Создание узлов с функционалом

Главное отличие узлов с функционалом и функций в том, что первые выполняются внутри одного узла, а функции выполняются соответственно описанной подпрограммы из узлов внутри. Если поиск максимума в функции может занимать 30 операций для сравнения трех чисел, то поиск максимума в запрограммированном узле может выполнятся за 1 операцию.

Какие знания требуются

Первоначально требуется знание Python и того, как работает в нем ООП. Если есть знание объектно-ориентированного программирования (независимого от языка), то второй пункт можно опустить. Если ООП вовсе не известно, но хочется создавать узлы самому, то тогда требуется понимание того, как каждый узел взаимодействует с окружением и что для этого нужно (какие функции, переменные и т.п.).

Быстрый переход

В данной статье описаны следующие возможности в работе с узлом:

• Получение данных с входов узла
• Работа с выходом
• Взаимодействие с атрибутами и переменными
• Изменение состояния
• Взаимодействие со входным сигналом
• Пример создания узла

Что используется в работе узла

Общие переменные для всех узлов:

• variables - список всех переменные
• struct_variables - список всех структурных переменных
• nodes - список всех узлов

Базовые методы класса узла:

• get_actual_state() - получение реального состояния
• update_connections() - обновление соединений
• set_state(state, input_index, **kwargs) - изменение состояния узла
• update(state) - обновление узла

Часто изменяемые базовые методы класса узла при написании функционала:

• __init__(data) - создание экземпляра класса (узла)
• set_active(output_index) - активация следующих узлов
• update_active() - обновление узла в активном состоянии
• update_waiting() - обновление узла в ожидании
• update_inactive() - обновление узла в деактивированном состоянии

Часто используемые методы класса узла при написании функционала:

• get_actual_input(input_index) - получение входного номера коннектора по номеру подключения
• get_actual_output(output_index) - получение выходного номера коннектора по номеру подключения
• get_value(input_index, mult=False) - получение значения из узла по указанному индексу
• set_value(value, index) - сохранение значение по указанному номеру

Атрибуты класса используемые в вычислениях:

• id - идентификатор узла на диаграмме
• raw_data - необработанная информацию об узле
• input_values - список значений входов
• output_values - список значений выходов
• input_connectors - список входов
• output_connectors - список выходов
• actual_inputs - словарь соответствий входов и коннекторов
• actual_outputs - словарь соответствий выходов и коннекторов
• sub_state - дополнительное состояние
• scope - область видимости
• pos - позиция на диаграмме
• size - размер в диаграмме

Часто используемые атрибуты класса:

• aliases - псевдонимы узла на диаграмме
• desc_value - описание узла на диаграмме
• inputs - список узлов подключенных ко входам
• outputs - список узлов подключенных к выходам
• state - состояние

Структура класса узла

Для работы узла требуется класс, который будет обрабатывать все его действия. Для этого нужно перейти в скрипт user_nodes.py. Внутри него нужно положить класс узла с определенной структурой, а после программа сама поймет что делать. Создание узла основывается на свойствах ООП - полиморфизме и наследовании. Наследование позволяет получать все требуемые для работы функции не расписывая их заново для каждого класса, а полиморфизм позволяет настроить класс под определенный функционал. Все измененные методы класса существовали в родительском в неком общем виде.

Дополнительно для работы нужно импортировать несколько модулей:

from scripts.nodes import base
from scripts.utils import exceptions, logger, utils
from scripts.nodes.base import ACTIVE, WAITING, INACTIVE

Базовая структура любого пользовательского узла должна выглядеть следующим образом:

class Node<ИмяКлассаУзла>(base.Node):
    aliases = ("...", "...")  # Наименования узла
    desc = {...}  # Описание узла

    def update_waiting(self):
        <Операции, когда узел обрабатывается>

    def update_active(self):
        <Операции, когда узел завершил обработку>

Имя класса должно быть уникальном в скрипте user_nodes.py. Наименование узла должно совпадать с именем используемые в создании узла (label, sync_name). Методы update_waiting и update_active должны присутствовать в классе в любом случае, даже если не используются. Описание узла должно быть в формате указанном в данной статье. Иначе программа не поймет как связывать узел с другими.

Что такое self?

self - это переменная, которая хранит ссылку на экземпляр объекта, создаваемый конструктором. Иначе говоря, если требуется использовать именно созданный объект, а не целиком класс, то требуется написать self и через точку метод или атрибут требуемый в вычислениях. self.attr - обращение к атрибуту или методу объекта класса, переменной или методу класса. В Python ссылку на объект или self также требуется прописывать как аргумент функции, тем самым показывая, что данная функция работает с объектом и требует его.

Получение данных со входов узла

Рассмотрим случай, когда узел был активирован одним из входов. От узла требуется получить значения с 0 и 2 входов, а после получения нужно переключить узел в состояние ACTIVE. Для выполнения такой задачи требуется изменить метод update_waiting, использовать метод get_value и атрибуты state с inputs. Изменять состояние узла через set_state нельзя, этот метод используется только извне класса.

class NodeExample1(base.Node):
    aliases = ("example_1",)

    def update_waiting(self):
        # получение значений
        value_0 = self.get_value(0)
        value_2 = self.get_value(2)
        # переключение
        self.state = ACTIVE

    def update_active(self):
        self.state = INACTIVE

Метод update_active обрабатывается когда узел был переключен в состояние ACTIVE (момент активации следующих узлов). В следующих примерах он будет опущен.

Данный узел выполнит свою программу, однако что делать, если ко 2 не подключен узел, а значение требуется иметь обязательно. Исправить это можно используя inputs, тем самым реализовывая значение по умолчанию.

class NodeExample1(base.Node):
    aliases = ("example_1",)

    def update_waiting(self):
        value_0 = self.get_value(0)
        # если ни один узел не подключен,
        # то self.inputs[2] будет пустым списком
        if not self.inputs[2]:
            value_2 = 0
        else:
            value_2 = self.get_value(2)
        self.state = ACTIVE

    ...

Иногда входные узлы не могут отдать данные, потому требуется проверять, есть ли значение на входе. Это можно сделать тем же методом get_value, такое возможно, так как при отсутствии значения в выходе узла будет сохранено значение None.

class NodeExample1(base.Node):
    aliases = ("example_1",)

    def update_waiting(self):
        value_0 = self.get_value(0)
        if not self.inputs[2]:
            value_2 = 0
        else:
            value_2 = self.get_value(2)
        # проверка значений
        if value_0 is not None and value_2 is not None:
            self.state = ACTIVE

    ...

Проверять на равенство None желательно через конструкцию <v> is None или <v> is not None

Работа с выходом

Кроме получения данных, узлу требуется активировать следующие узлы и/или передать в них данные. Для сохранения данных в порты используется метод set_value, в него передается значение и номер выхода. Для активации следующего узла используется метод set_active, он получает на вход лишь номер выхода и все подключенные к этому входу узлы будут активированы (переключены в состояние WAITING).

Попробуем создать инвертирующий узел, на вход подается значение, на выходе значение с минусом.

class NodeExample2(base.Node):
    aliases = ("example_2",)

    def update_waiting(self):
        value_0 = self.get_value(0)
        self.set_value(-value_0, 0)
        self.state = ACTIVE

    def update_active(self):
        self.state = INACTIVE

Данный класс будет сохранять значение в выходе узла, однако последующей активации не будет, для этого требуется изменить метод update_active.

class NodeExample2(base.Node):
    aliases = ("example_2",)

    def update_waiting(self):
        value_0 = self.get_value(0)
        self.set_value(-value_0, 0)
        self.state = ACTIVE

    def update_active(self):
        self.set_active(0)
        self.state = INACTIVE

Если посмотреть на реализацию инвертора в проекте, то можно увидеть сходство. В стандартной реализации дополнительно есть проверка на наличие значения.

class NodeInv(base.Node):
    """
    Class for node 'inv' (inverse). Node that returns number with different number sign.
    """
    aliases = ("inv",)

    def update_waiting(self):
        """
        Update function, runs if state is WAITING.

        If node has input value then function sets to output inverse number value.
        """
        if self.get_value(0) is not None:
            self.set_value(-self.get_value(0), 0)
            self.state = ACTIVE

    def update_active(self):
        """
        Update function, runs if state is ACTIVE.

        Resets node and activates next nodes.
        """
        self.set_active(0)
        self.state = INACTIVE

Хорошим улучшением было бы добавление проверки на то, что входное значение является значением с возможностью инвертирования.

Взаимодействие с атрибутами и переменными классов

Много информации для вычислений можно получить из атрибутов и переменных классов. Например в описании к узлу есть данные, которые могут использоваться в вычислениях, в Sync предусмотрена возможность получить значения оттуда через атрибут desc_value. Примером работы может стать упрощенный узел Print. Если данные на вход узла не подаются, то узел постарается забрать данные из описания.

class NodePrint(base.Node):
    aliases = ("print",)

    def update_waiting(self):
        value = self.get_value(0)
        value = value if value is not None else self.desc_value
        print(f"{utils.iteration}:", value)
        self.state = INACTIVE

    ...

Некоторые данные требуется вводить до того, как узел будет даже впервые обработан. Для этого существует конструктор, в котором и стоит создавать атрибуты класса. Рассмотрим узел Var, который работает с переменными. Тип данных внутри него можно определить используя конструкцию “имя-переменной$тип-данных”. А для правильной работы будет лучше забрать тип данных и оставить в описании лишь имя переменной (тем самым упростив дальнейшее взаимодействие с описанием).

class NodeVar(base.Node):
    aliases = ("var",)

    def __init__(self, data):
        super().__init__(data)
        self.value_type = None
        for value_type in value_types.keys():
            if self.desc_value.endswith(value_type):
                self.value_type = value_types[value_type]
                self.desc_value = self.desc_value[:self.desc_value.index("$")]
                break

    ...

value_type - атрибут созданный для этого класса (хранит переводчик типа данных или конструктор требуемого класса), value_types - переменная используемая для определения типа данных по имени типа (для “num” тип данных будет “number”).

super().__init__(data) - данная строка позволяет запустить инициализацию родительского класса, который как раз и создает все базовые переменные (“desc_value” и т.п.), а также подготавливает узел к работе с другими узлам.

Так как программа использует понятие области видимости, то для правильного управления переменными требуется использовать атрибут scope, который содержит в себе идентификатор области видимости. Также требуется хранить информацию о переменных где-то. Для этого существует переменная классов (общая для всех классов) - variables. Внутри него находится в определенной структуре имена и данные переменных.

class NodeVar(base.Node):
    ...

    def update_inactive(self):
        var_name = f"{self.scope}$" + self.desc_value
        if var_name in self.variables:
            value = self.variables[var_name]
            if self.value_type is not None:
                self.set_value(self.value_type(value), 0)
            else:
                self.set_value(utils.coercion(value), 0)
    ...

utils.coercion - функция автоматически подбирающая тип для входных данных

Взаимодействие со входным сигналом

Самым полезным методом для комплексных функций, например для циклов или счетчиков, является метод set_state. Он исполняется автоматически для узлов при использовании функции set_active. Базовая структура (неизменная) описана ниже. Вне зависимости от значений аргументов функция изменит состояние узла.

class NodeExample3(base.Node):
    ...

    def set_state(self, state, input_index, **kwargs):
        """
        Change state function, runs when other nodes are trying to activate the current node. Can be redefined.

        :param str state: new state
        :param int input_index: index of input from which the state change has been requested
        :param kwargs: additional arguments if needed (obj and output_index)
        """
        self.state = state

    ...

Однако в некоторых случаях так не должно быть, например в циклах, где при подаче только на определенный вход программа должна обработать сигнал и вывести значение, а при подаче на любой другой - проигнорировать. Специально для таких случаев добавлен аргумент input_index, который показывает по какому именно входу подается сигнал.

Попробуем реализовать проверку того, что только на первый вход может подаваться сигнал, а на все остальные нет.

class NodeExample3(base.Node):
    ...

    def set_state(self, state, input_index, **kwargs):
        if input_index == 0:
            self.state = state
    ...

Сделаем аналогичную проверку, но узел должен проверить, что входное значение равно значению из описания (как ключ к шкатулке).

class NodeExample3(base.Node):
    ...

    def set_state(self, state, input_index, **kwargs):
        if input_index == 0 and self.get_value(0) == self.desc_value:
            self.state = state
    ...

Пример создания узла

Финальной частью статьи будет создание узла: счетчик с минимальным значением 0 и максимальным 15, где один входной порт увеличивает значение, а другой уменьшает, переход за минимум и максимум цикличен (-1=15 и 16=0). Реализовать данный узел можно несколькими способами. Однако первоначально нужно описать узел и создать его с помощью скрипта new_nodes.py

Изменим переменную node следующим образом

node = {
    'inner': 'C16',
    'label': 'count 16',
    'inputs': (
        ('single', 'ctrl'),
        ('single', 'ctrl'),
    ),
    'outputs': (
        ('single', 'int'),
    ),
    'tooltip': {
        'label': 'Count 16 (+/-)',
        'desc': 'Счетчик 16',
        'input': [
            ('Вход', 'Увеличивающий вход'),
            ('Вход', 'Уменьшающий вход'),
        ],
        'outputs': [
            ('Выход', 'Значение'),
        ],
        'adds': 'Счетчик с пересчетом 16, где один входной порт увеличивает, а другой уменьшает',
    }
}

Воспользуемся созданием библиотеки, для получения уже готового узла.

svg_save_folder = "resources/generated/svg/"
lib_save_folder = "resources/libraries/"
library_name = "c16"
nodes_info = [
    node
]
generate_library(library_name, nodes_info, svg_save_folder, lib_save_folder)

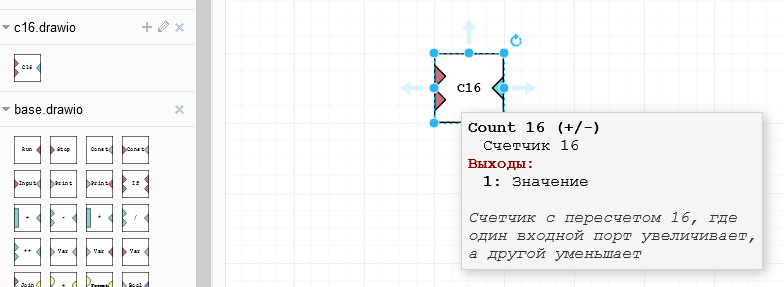

Проверим результат выполнения программы, импортировав полученную библиотеку в Draw.io.

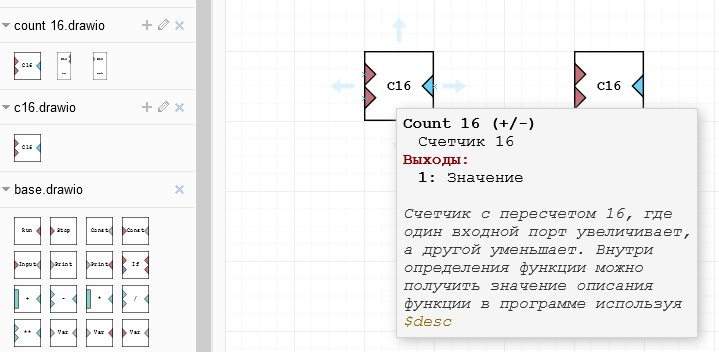

Проведем аналогичные операции, но теперь вместо библиотеки создадим функцию, и попробуем реализовать программу через доступные узлы.

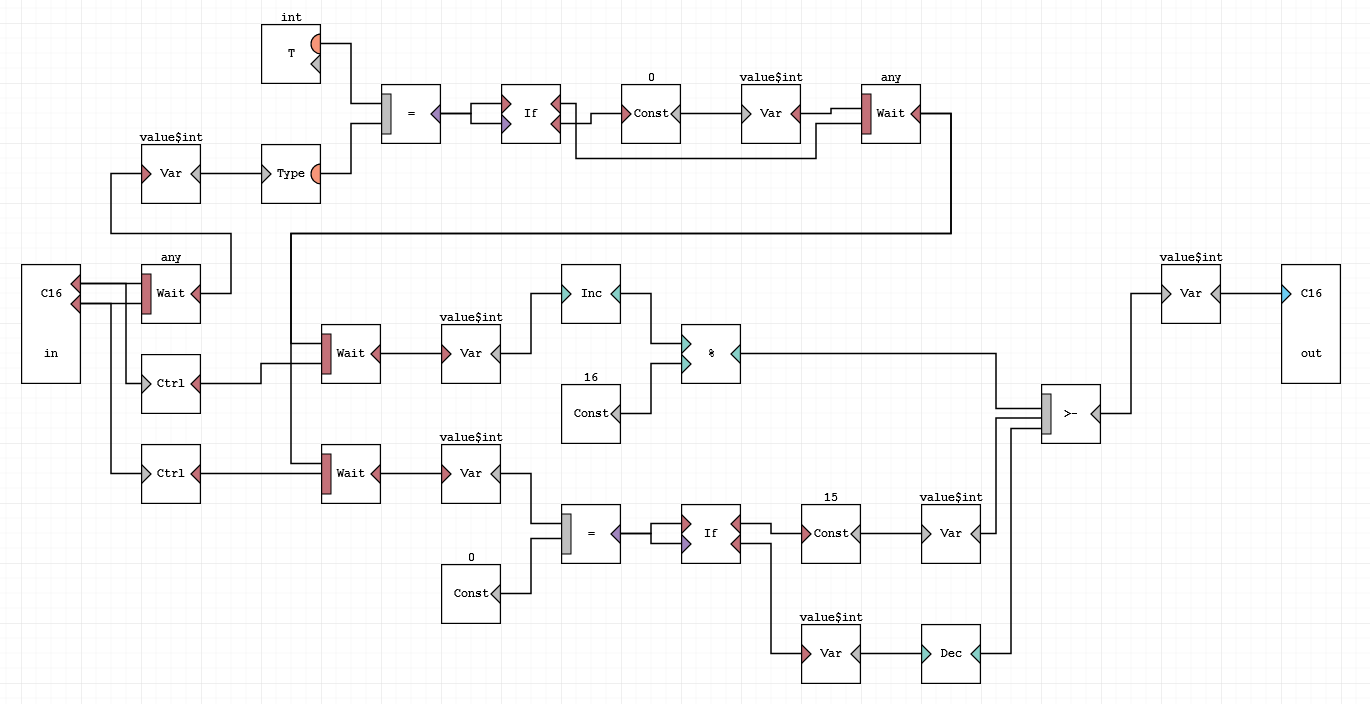

Составленная программа немного сложна, так как требуется при первом запуске создавать переменную, если она была создана, то достаточно будет складывать или вычитать.

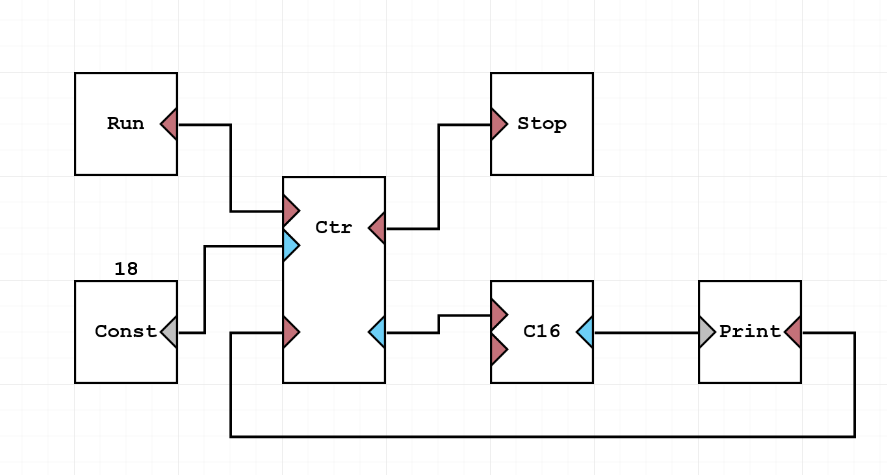

Тестовая программа будет выглядеть просто, на один из входов подается значение из цикла, подача на другой вход была проверена и работает.

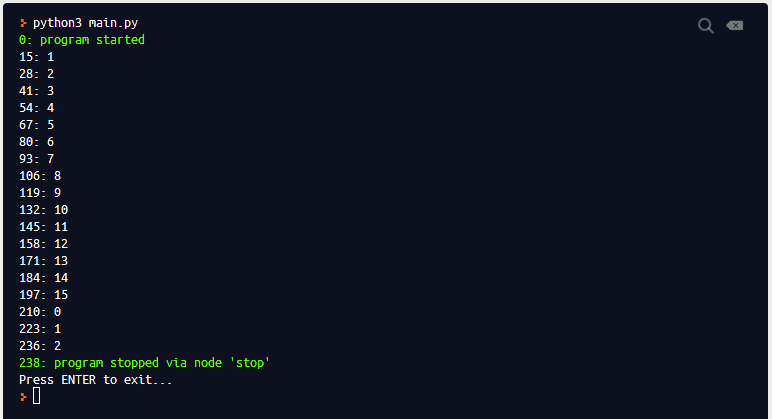

После запуска функции видно, что на такую программу тратится огромное количество шагов, но результат правильный.

Теперь реализуем класс и его функционал. Если сразу запустить программу, то можно увидеть, что программа вернет сообщение об ошибке 0: no built-in nodes found with name 'count 16'. Это значит, что узел не был найден, исправим это.

Первым делом требуется ввести описание узла

class NodeCount16(base.Node):
    aliases = ("count 16",)
    desc = {
        'inner': 'C16',
        'label': 'count 16',
        'inputs': (
            ('single', 'ctrl'),
            ('single', 'ctrl'),
        ),
        'outputs': (
            ('single', 'int'),
        ),
        'tooltip': {
            'label': 'Count 16 (+/-)',
            'desc': 'Счетчик 16',
            'input': [
                ('Вход', 'Увеличивающий вход'),
                ('Вход', 'Уменьшающий вход'),
            ],
            'outputs': [
                ('Выход', 'Значение'),
            ],
            'adds': 'Счетчик с пересчетом 16, где один входной порт увеличивает, а другой уменьшает',
        }
    }
    ...

Введем 2 переменные, одна будет счетчиком, а вторая определять что нужно сделать со значением. Видно, что переменную мы ввели сразу, потому дой большой проверки не будет.

class NodeCount16(base.Node):
    ...
    def __init__(self, data):
        super().__init__(data)
        self.count = 0
        self.operation = None
    ...

Сделаем изменение счетчика.

class NodeCount16(base.Node):
    ...
    def update_waiting(self):
        if self.operation == "+":
            new_value = (self.count + 1) % 16
            self.set_value(new_value, 0)
            self.count = new_value
        elif self.count == 0:
            new_value = 15
            self.set_value(new_value, 0)
            self.count = new_value
        else:
            new_value = self.count - 1
            self.set_value(new_value, 0)
            self.count = new_value
        self.state = ACTIVE
    ...

Остается сделать переключение из состояния ACTIVE и обработку входных сигналов.

class NodeCount16(base.Node):
    ...
    def update_active(self):
        self.set_active(0)
        self.state = INACTIVE

    def set_state(self, state, input_index, **kwargs):
        if input_index == 0:
            self.operation = "+"
        else:
            self.operation = "-"
        self.state = state

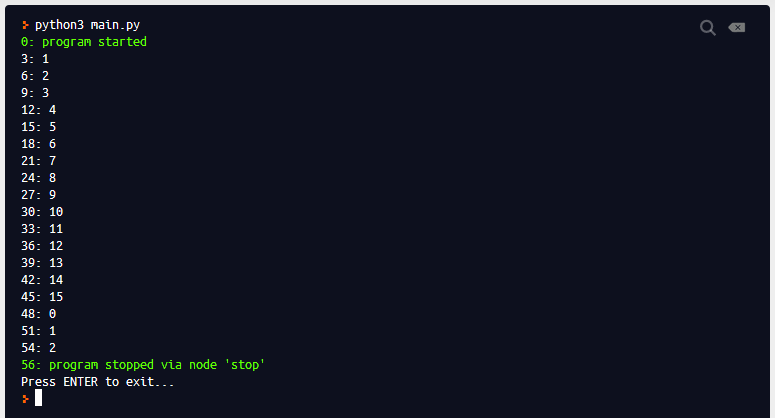

Программирование закончилось, осталось лишь запустить программу и увидеть разницу в результатах. Узел будет работать намного быстрее функции, и в то же время выполнять все тот же функционал.

Класс целиком:

class NodeCount16(base.Node):
    aliases = ("count 16",)
    desc = {
        'inner': 'C16',
        'label': 'count 16',
        'inputs': (
            ('single', 'ctrl'),
            ('single', 'ctrl'),
        ),
        'outputs': (
            ('single', 'int'),
        ),
        'tooltip': {
            'label': 'Count 16 (+/-)',
            'desc': 'Счетчик 16',
            'input': [
                ('Вход', 'Увеличивающий вход'),
                ('Вход', 'Уменьшающий вход'),
            ],
            'outputs': [
                ('Выход', 'Значение'),
            ],
            'adds': 'Счетчик с пересчетом 16, где один входной порт увеличивает, а другой уменьшает',
        }
    }

    def __init__(self, data):
        super().__init__(data)
        self.count = 0
        self.operation = None

    def update_waiting(self):
        if self.operation == "+":
            new_value = (self.count + 1) % 16
            self.set_value(new_value, 0)
            self.count = new_value
        elif self.count == 0:
            new_value = 15
            self.set_value(new_value, 0)
            self.count = new_value
        else:
            new_value = self.count - 1
            self.set_value(new_value, 0)
            self.count = new_value
        self.state = ACTIVE

    def update_active(self):
        self.set_active(0)
        self.state = INACTIVE

    def set_state(self, state, input_index, **kwargs):
        if input_index == 0:
            self.operation = "+"
        else:
            self.operation = "-"
        self.state = state

К обучению
